Multifunctionele meetmodule voor spanning, stroom, arbeid, vermogen, temperatuur,...
De meetmodule VAX1030 van Joy-It is een veelzijdige en nauwkeurige meetmodule die speciaal is ontworpen voor het meten van spanning, stroom, vermogen, temperatuur, real-time capaciteit en de laad- en ontlaadtijden in DC-circuits. Deze meetmodule is ideaal voor gebruik in uiteenlopende toepassingen, van industriële omgevingen tot hobbyprojecten.
De inhoud van de VAX1030 meetmodule
De basis van de VAX1030 is de meetmodule. In dit zwart rechthoekig bakje vind je alle sensoren (m.u.v. de temperatuursensor die apart is), alle schroefklemmen en een relais. Daarnaast zit er ook nog een print in voor de draadloze communicatie naar de displaymodule.

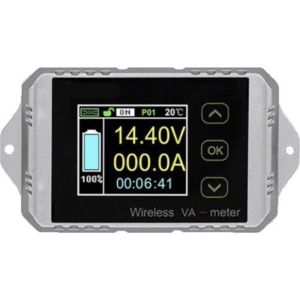

De displaymodule kan draadloos gebruikt worden (tot ongeveer 10 meter) of met het bijgeleverde kabeltje. Deze module heeft wel een aparte voeding nodig van 12V, via een micro-USB-kabel of via een connectorkabel met losse eindjes (beide worden meegeleverd).
In welke toepassing kan je de meetmodule gebruiken?

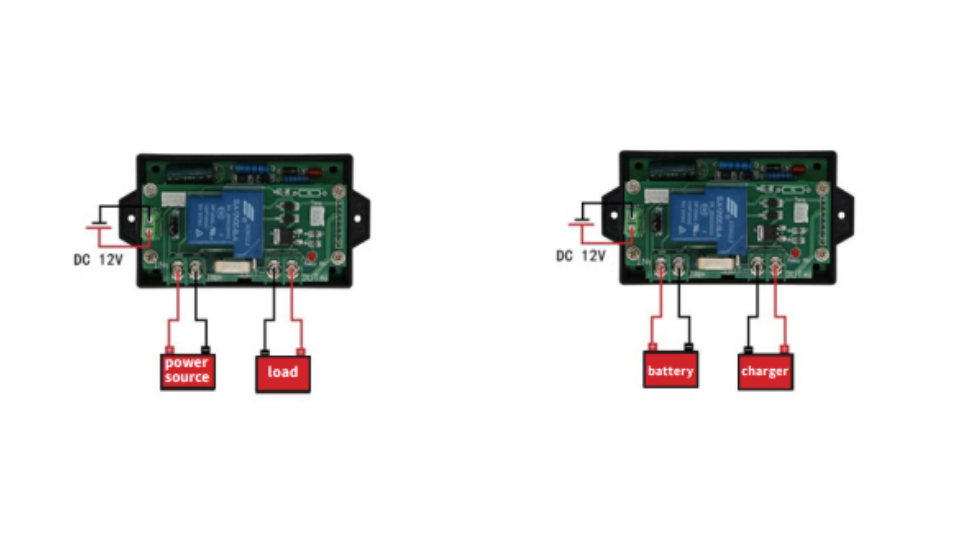

De VAX1030 meetmodule is geschikt voor gelijkspanningen tot 100 V en stromen tot 30 A. Vooral voor gebruik met accu's is de meetmodule zeer interessant. Je kan de stroom meten die een batterij (of een andere voeding) aan een apparaat levert, maar je kan het ook anders aansluiten en dan zie je hoeveel energie er naar de batterij vloeit (bij bijvoorbeeld zonnepanelen).
Het is mogelijk om (bij gebruik met batterijen) een onder- en bovendrempel in te stellen, waarbij buiten deze drempels de relais afschakelt, bijvoorbeeld om te vermijden dat een batterij te ver wordt ontladen bij het belasten, of niet wordt overladen bij het opladen. Een praktisch voorbeeld: je kan instellen dat de airco bijvoorbeeld opslaat wanneer de batterij wordt opgeladen door zonnepanelen en deze weer afslaat van zodra de batterij te weinig capaciteit heeft.
Dit kan dus zowel voor thuisbatterijen als in campers interessant zijn.

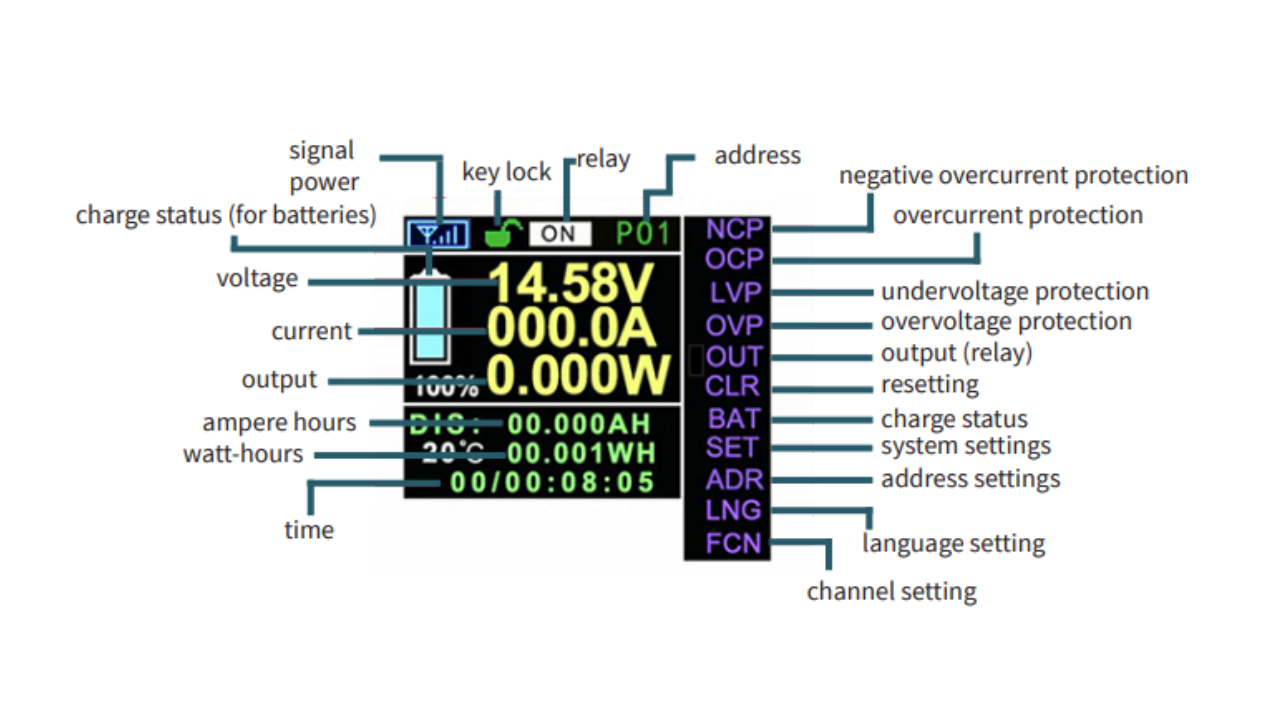

Wat kan je aflezen op het display?
Centraal op het display kan je de gemeten spanning, stroom, vermogen en de oplaadstatus van de batterij bekijken.
Bovenaan zie je of het display connectie heeft met de meetmodule, of de schermvergrendeling opstaat, de relais is verbonden en het communicatieadres.
Via de toetsen op het display kan je de volgende instellingen doen:
- OUT: Uitgang - via de relais te schakelen
- NCP: Beveiliging tegen negatieve stroom.
- OCP: Beveiliging tegen overstroom.
- LVP: Beveiliging tegen onderspanning
- OVP: Beveiliging tegen overspanning
- CLR: Wist alle opgeslagen waardes van Ah, Wh en tijd.
- BAT: Waarden van de batterij wijzigen
- SET: Algemene instellingen wijzigen
- ADR: Communicatie-adres instellen
- LNG: Taal instellen
- FCN: Communicatiekanaal instellen
-
VAX-1030 multifunctionele meter voor spanning, stroom, arbeid, vermogen, temperatuur, ...RefVAX1030€ 39,91 € 32,98
