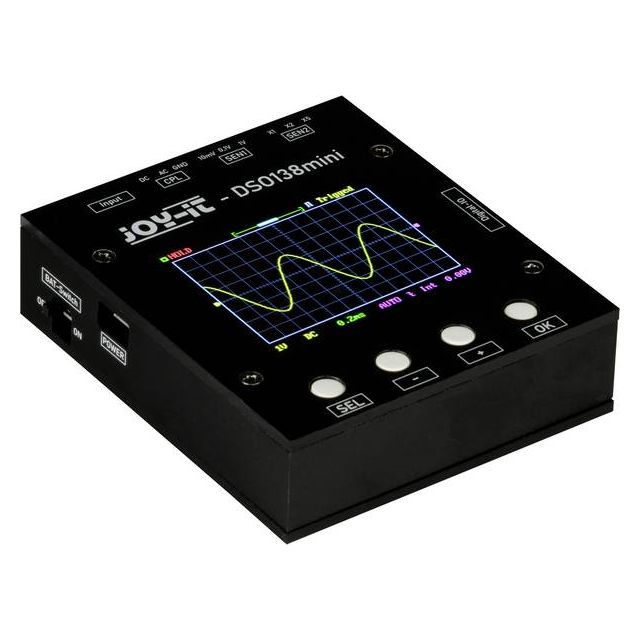

DSO-138 Mini oscilloscope.
Referentie
DSO-138-MINI
Details
- Een oscilloscoop hoeft geen duur en ingewikkeld instrument te zijn. Dit toestel biedt all basis functies zoals: automatische / handmatige triggermodus, single shot- opname met signaalanalyse en herstel van opgeslagen signaalkarakteristieken
- Sampling rate: 1MSa/s
- Bandbreedte: 0-200kHz
- Maximale ingangsspanning: 50Vpk
- Resolutie: 12 bits
- Voeding via Micro-USB (3,5-6V
Meer informatie
| Referentie | DSO-138-MINI |
|---|---|
| EAN code | 04250236820545 |
| Merk | JOY-IT |
| Data sheet | DSO138MINI.pdf |
| Zolang de voorraad strekt | Nee |
Technische specificaties
- Bijzonderheden: batterijvoeding beschikbaar, 1kHz/3.3V testsignaal
- Bemonsteringsfrequentie: 1 MSa/s
- Bandbreedte: 0-200 KHz
- Gevoeligheidsbereik Verticale resolutie: 10 mV/div - 5 V/div
- Maximale ingangsspanning: 50Vpk (1x sonde)
- Ingangsimpedantie: 1 MΩ/ 20pF
- Resolutie: 12 bits
- Geheugen: 1024 Punten
- Tijd basis: 500s/div - 10μs/div
- Trigger-modus: Automatisch, Normaal, Enkelvoudig schot
- Type trigger: Stijgende / dalende rand
- Voeding: 3,5 - 6 V gelijkstroom (microUSB)
- Stroomverbruik: ~ 120mA (bij 5 V)
- Externe trigger-ingang: voor TTL- en LVTTL-signalen
- Seriële gegevensuitvoer: optionele aansluiting op pc
- Connectiviteit: besturingskaart voor algemeen gebruik, systemen kunnen eenvoudig worden aangesloten via MCU-poorten
- Afmetingen: 85 x 75 x 15 mm
- Gewicht: 176 gr
- Verzonden artikelen: DSO-138-Mini, 1x BNC naar Krokodillenklem
- EAN: 04250236820545
- Artikelnr.: DSO-138-Mini
