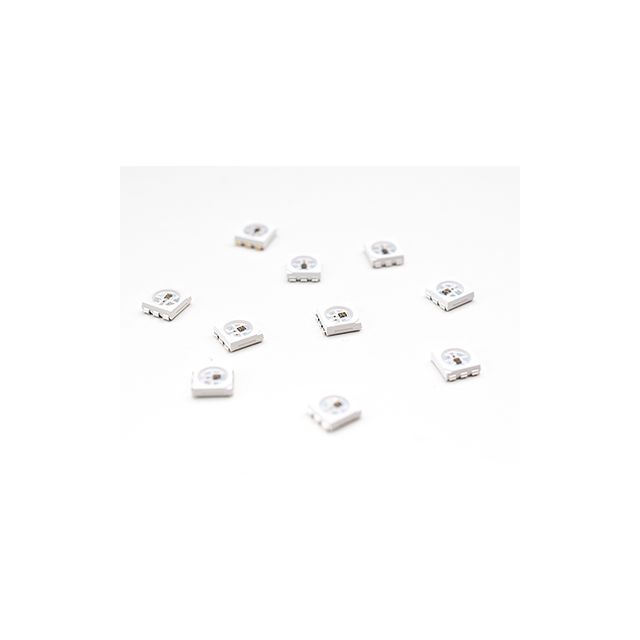

NeoPixel 5050 RGB LED with integrated driver Chip (10pcs)

Maak je eigen slimme LED-opstelling met dezelfde geïntegreerde LED die wordt gebruikt in onze NeoPixel-strip en pixels. Deze kleine 5050 (5 mm x 5 mm) RGB-LED is vrij eenvoudig te solderen en is de meest compacte manier om meerdere heldere LED's in een ontwerp te integreren. De driverchip bevindt zich in de LED en heeft een constante stroomaandrijving van ~ 18 mA, dus de kleur zal zeer consistent zijn, zelfs als de spanning varieert, en er zijn geen externe choke-weerstanden nodig, waardoor uw ontwerp minimaal is. Voorzie het geheel van stroom met 5VDC.

Dit is de 4-pins LED-chipversie, niet 6. Het is code-compatibel en heeft dezelfde algemene vorm en functionaliteit, maar niet dezelfde pinout, dus je kunt deze niet gebruiken om een 'S-chip' te vervangen. Als u een nieuwe printplaat ontwerpt, raden we u aan om voor de B te gaan, omdat deze een ingebouwde polariteitsbeveiliging heeft. Verder hebben B en S dezelfde helderheid en gebruiken ze exact dezelfde code-interface.

De LED's zijn 'chainable' door de uitgang van de ene chip te verbinden met de ingang van een andere - zie de datasheet voor diagrammen en pinouts. Om de hele chip in een 6-pins pakket te kunnen integreren, is er een enkele datalijn met een zeer timingspecifiek protocol. Omdat het protocol erg gevoelig is voor timing, vereist het een real-time microconroller zoals een AVR, Arduino, PIC, mbed, enz. Het kan niet worden gebruikt met een op Linux gebaseerde microcomputer of geïnterpreteerde microcontroller zoals de netduino of Basic Stamp. st.

Deze ruwe LED's zijn uit een haspel gesneden en/of kunnen los zitten. Ze zijn mogelijk niet geschikt voor pick & place + reflow. We raden deze alleen aan voor zorgvuldig met de hand solderen! Wordt geleverd in een pakket met 10 individuele LED's.
